Kaj so ARSO LiDAR podatki in kako so nastali
Projekt Lasersko skeniranje Slovenije (LSS) je v letih 2011-2015 prvič zagotovil LiDAR podatke za celotno ozemlje. Iz zabeleženih odbojev so nastali standardni izdelki: DMR1 (digitalni model reliefa 1×1 m), GKOT (georeferenciran in klasificiran oblak točk), OTR (oblak točk reliefa) ter PAS (analitično senčenje). Ti izdelki so osnova za hidravlične, infrastrukturne in prostorske analize.
Z vidika uporabe v praksi DMR1 zagotavlja enakomeren raster višin, PAS pa vizualno podlago za hitro orientacijo v reliefu. Oblak točk (GKOT/OTR) omogoča podrobne 3D analize - od prepoznavanja mikroreliefa do natančnih prerezov.
Od 2023 poteka ciklično lasersko skeniranje (CLSS), ki prinaša osvežen oblak točk in spremljajoče izdelke (DMR/DSM/PAS). Javni testni 3D pregledovalnik omogoča vpogled in prenos izdelkov po listih 1 km². Po napovedih se zajem zaključuje do konca 2025, zato bo posodobljenih listov vse več tudi za vaša območja interesa.
LiDAR v King.Prostor (od 2018): hitro, natančno in brez prenosa velikih datotek
King.Prostor obstaja od 2017, podporo uporabi ARSO LiDAR pa smo vpeljali že leta 2018. Trenutno uporabljamo DMR iz LiDAR datotek, pri čemer je dostop maksimalno prilagojen delu v praksi: naloži se le izbrano območje, ne pa celotnih datotek. Tako je delo hitro tudi pri večjih projektih.
Kaj vse King.Prostor omogoča z uporabo LiDAR podatkov:
- Izris površine v DWG;
- Višina za poljubno točko;
- Plastnice s poljubno izbrano ekvidistanco;
- Prerez po poljubni poliliniji z linijo terena, stavbami, GJI in parcelami;
- Preverjanje križanj in približevanj z GJI;
- Uporaba pri načrtovanju v Sewer+ Pro, ProRAIL in VIA;
- Kontrola GJI višin glede na koto terena;
- Izračun višin za GJI glede na globino;
- “3D” parcele napete na teren, izvoz v IFC.
Plastnice

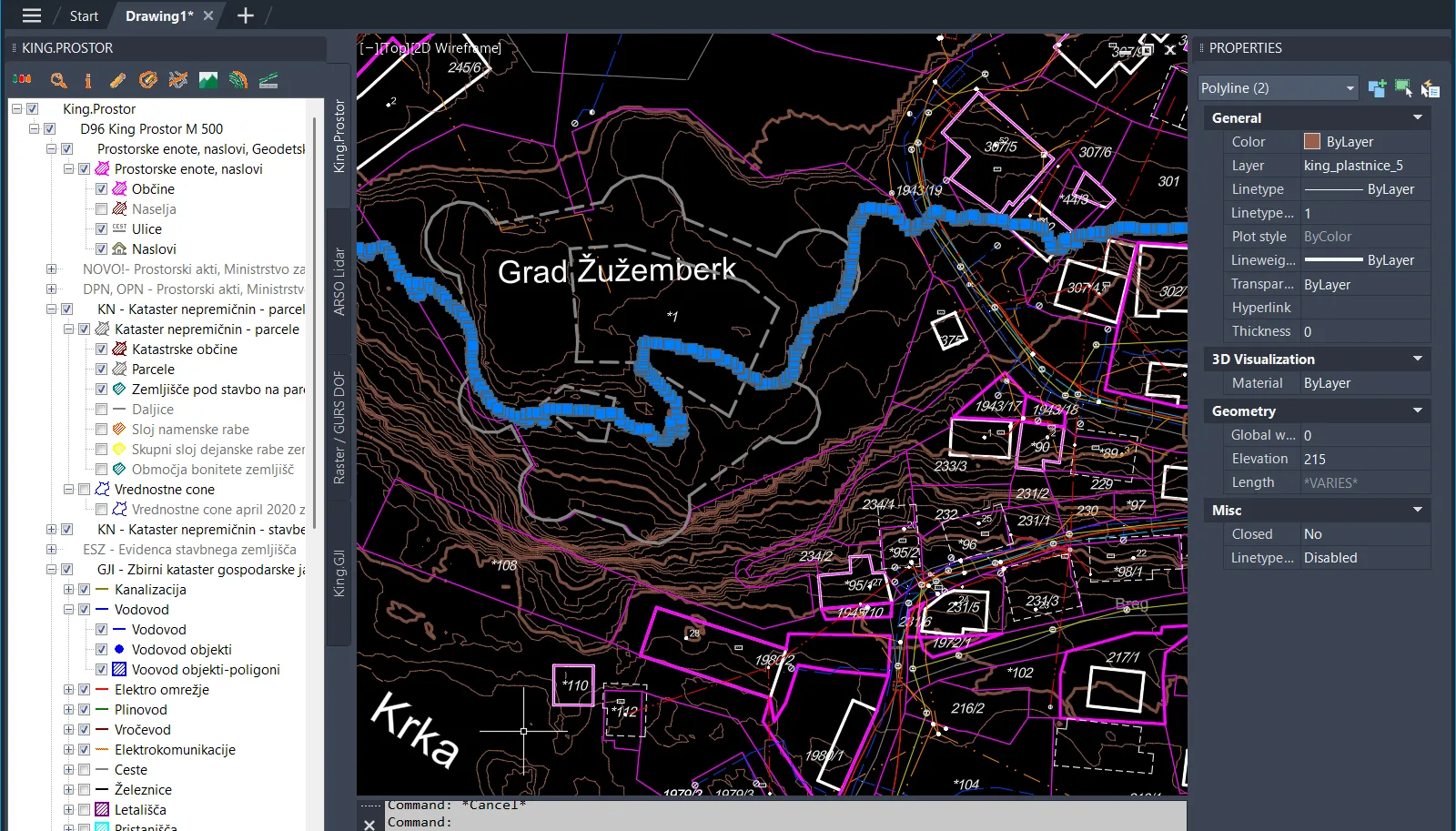

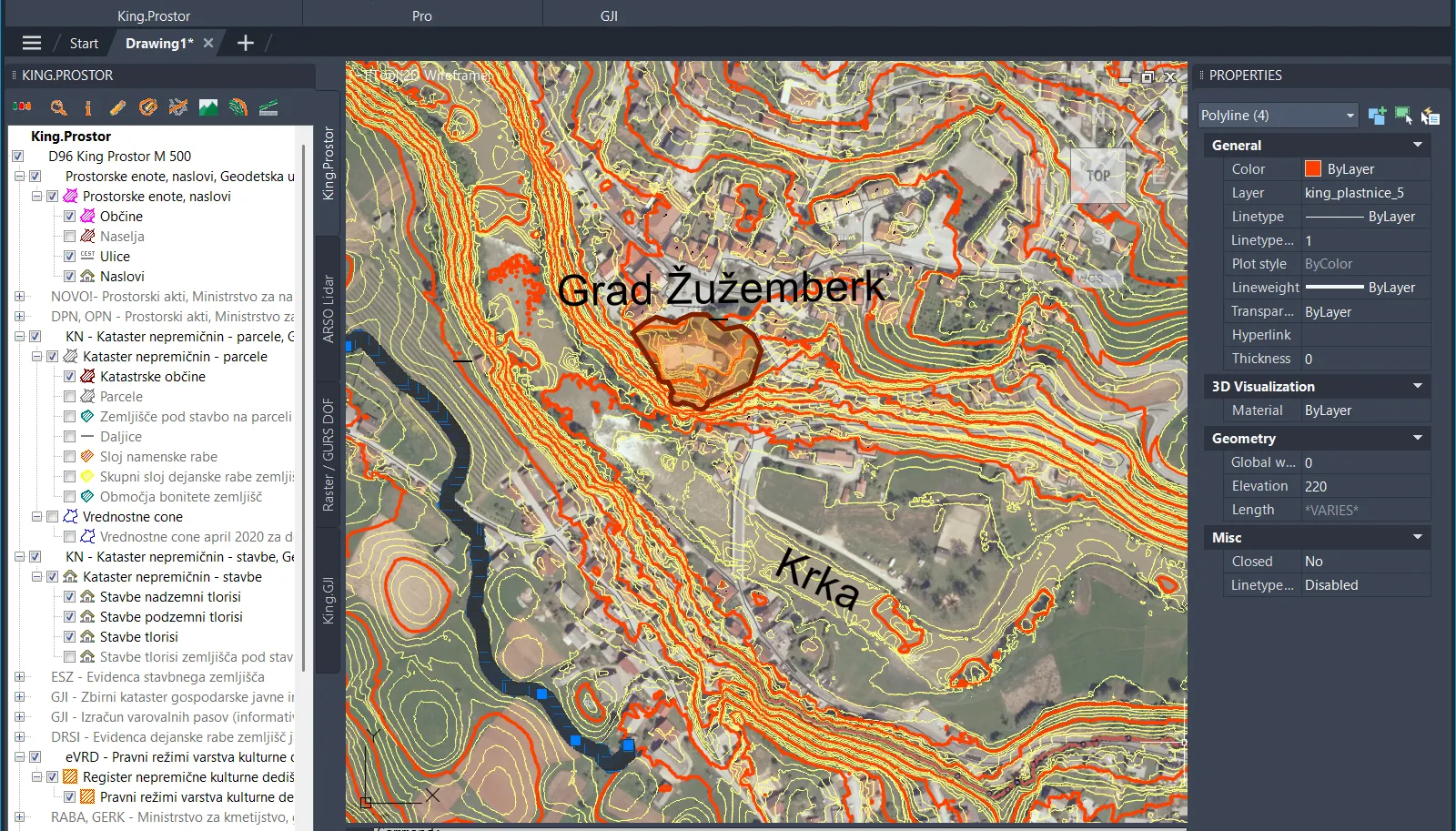

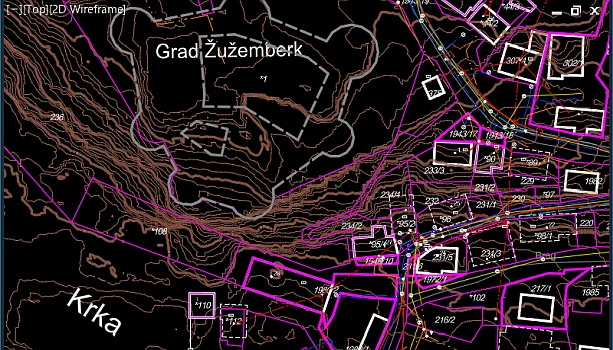

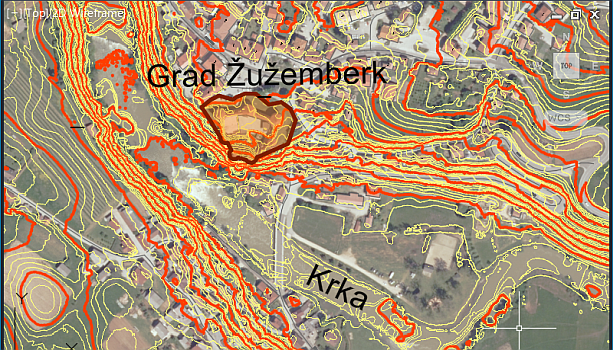

S King.Prostor lahko na klik v DWG risbi izrišemo plastnice iz ARSO LiDAR podatkov. Plastnice lahko izrišemo na izbranem območju, pri tem izberemo poljubno ekvidistanco.
Delo z ARSO LiDAR je v King.Prostor optimizirano tako, da vedno uporabi le podatke za izbrano območje in ne celotnih DMR datotek. Kar je še posebej ključno pri daljših infrastrukturnih projektih.
Poljuben prerez
S prerezom dobimo resnično sliko umestitve v prostor - na profilu jasno preberemo kote, razdalje in križanja, brez ročnega kombiniranja več virov.

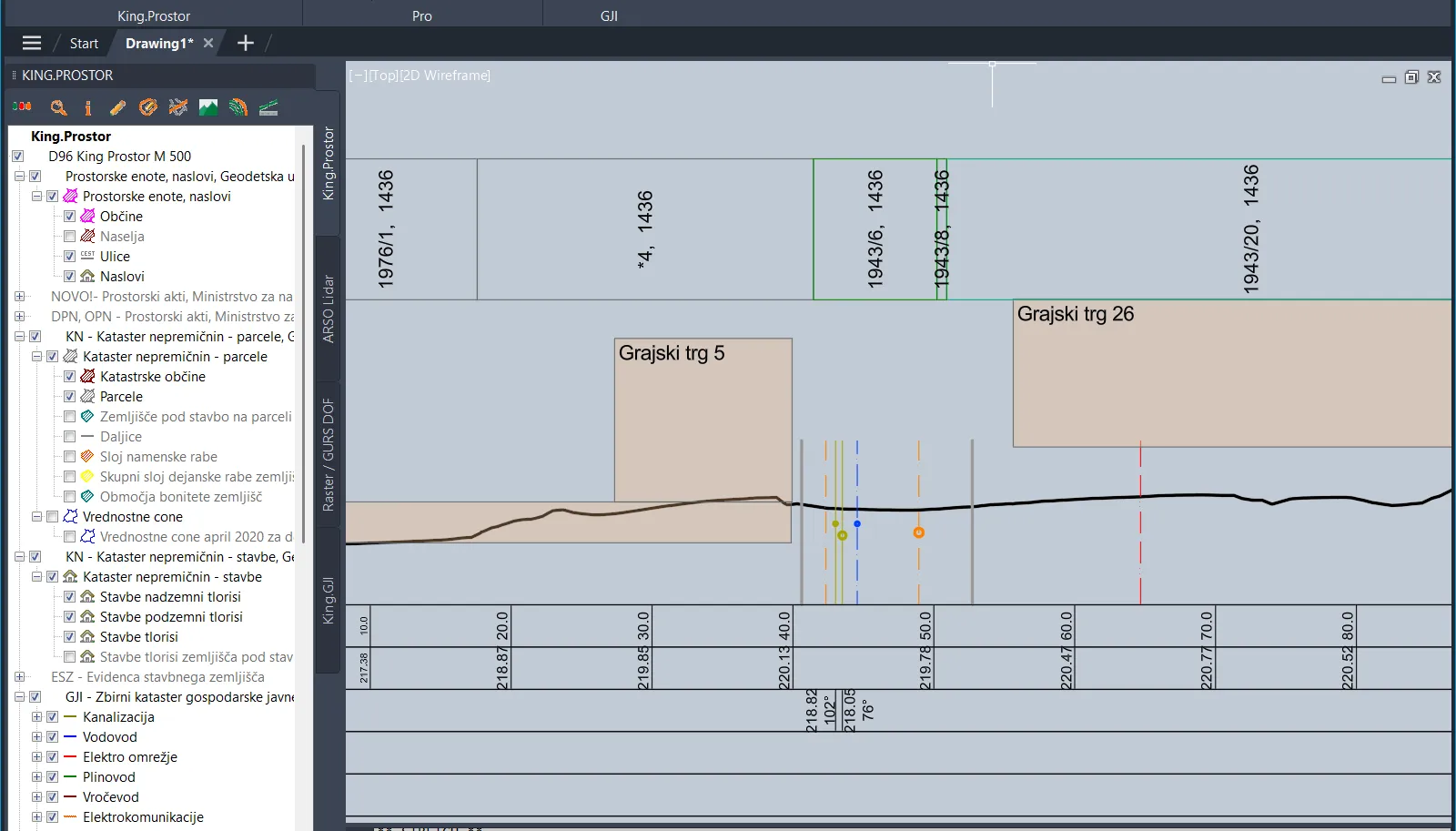

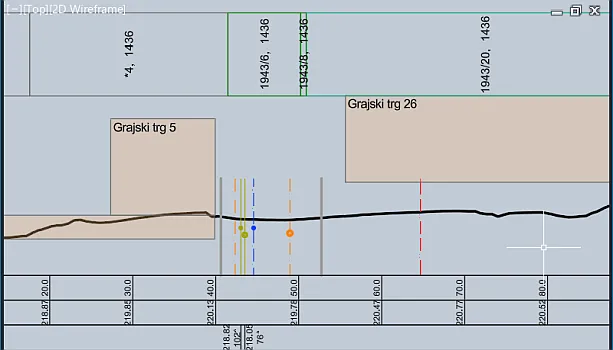

S King.Prostor izrišemo poljuben prerez. Linija terena se izriše iz ARSO LiDAR podatkov. Na prerezu se izrišejo stavbe glede na njihove atributne podatke o najvišji, najnižji in karakteristični višini. Na stavbah se izpišejo naslovi. Izriše se gospodarks javna infrastruktura (GJI) in sicer tista, ki križa prerez, ter GJI, ki se na izbrani razdalji približa liniji prereza. Nad prerezom se izpišejo parcele, ki jih linija prereza seka.
Pri izrisu prereza lahko ali označimo začetno in končno točko ali izberemo poljubno polilinijo. Lomi polilinije se samodejno prenesejo na prerez. Tako lahko ponazorimo os ograje s stebri, os javne razsvetljave z drogovi in podobne objekte zunanje ureditve ter na lokaciji stebrov ali drogov natančno preverimo stanje glede na obstoječe GJI objekte.
Več o King.Prostor prerezih si lahko ogledate na: Video - izriši prerez s stavbami, parcelami in GJI.
Sewer+ Pro in ARSO LiDAR teren

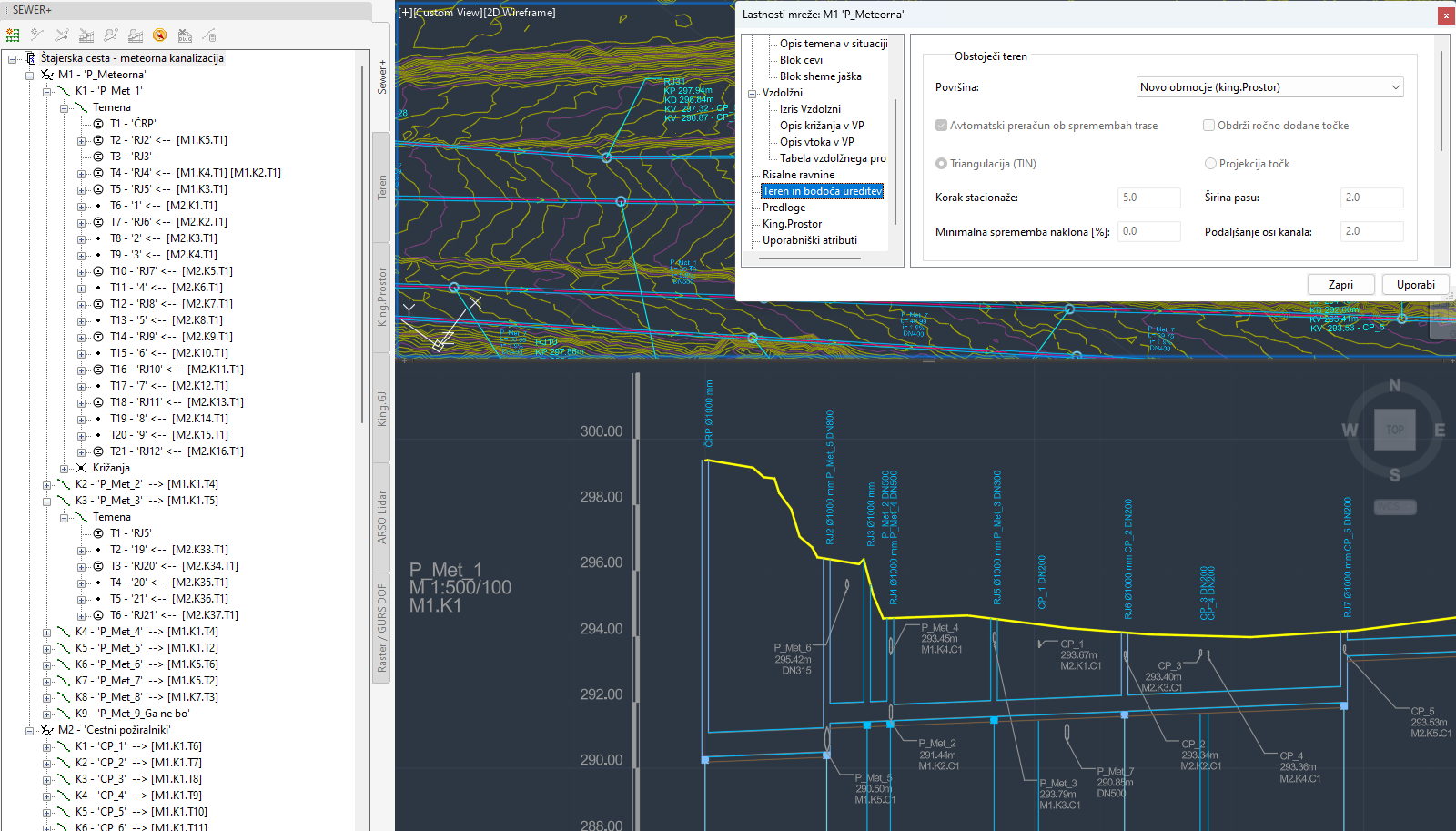

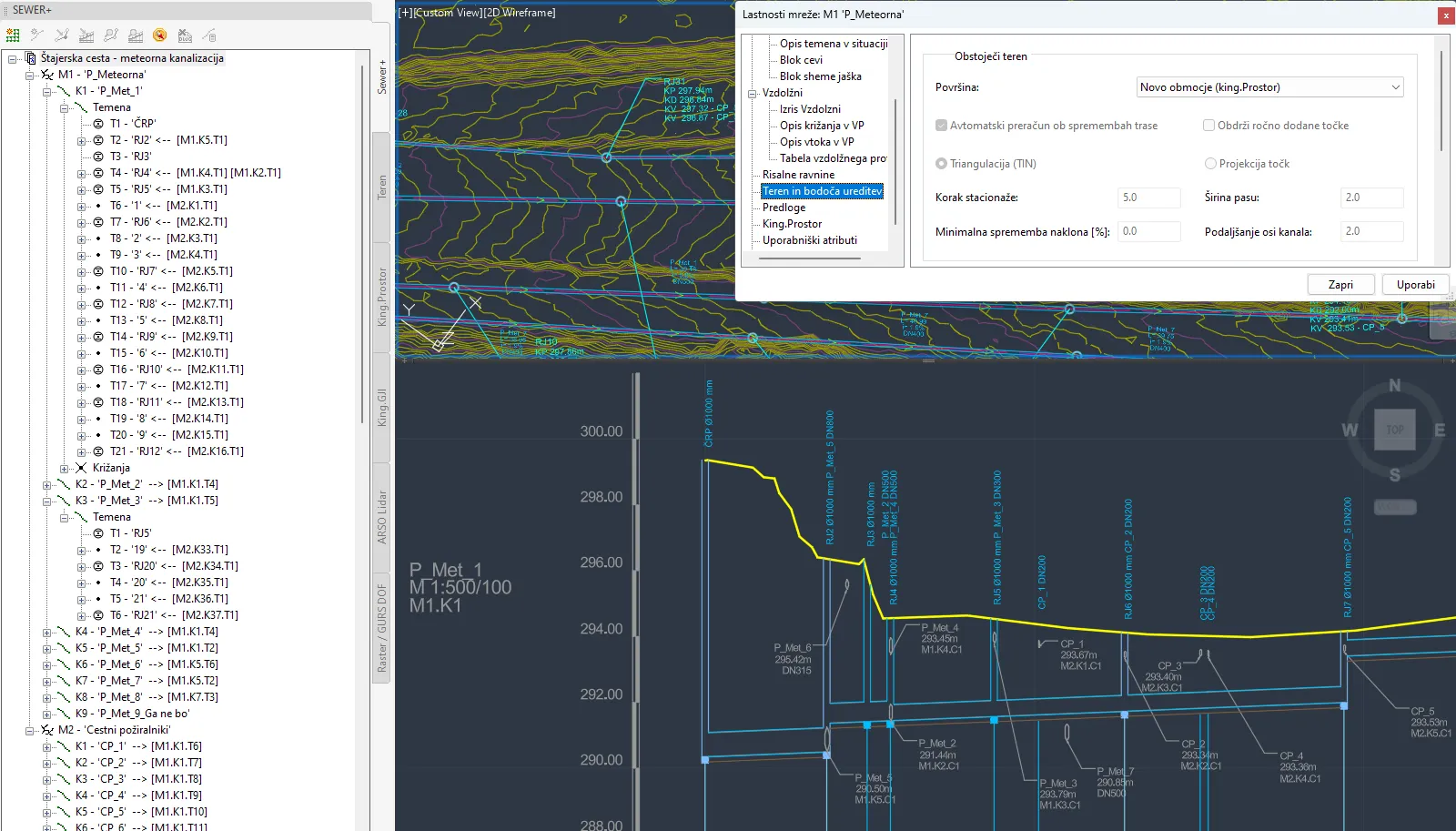

Sewer+ Pro omogoča, da pri načrtovanju kot enega izmed terenov uporabimo ARSO LiDAR.

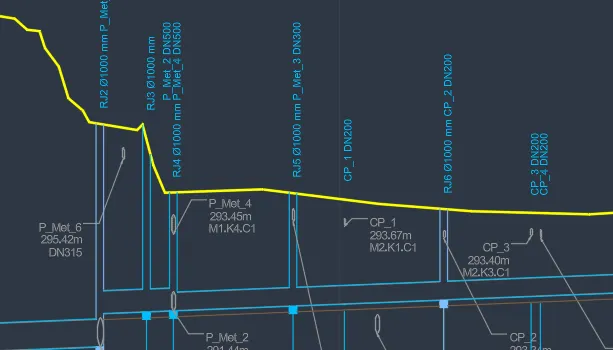

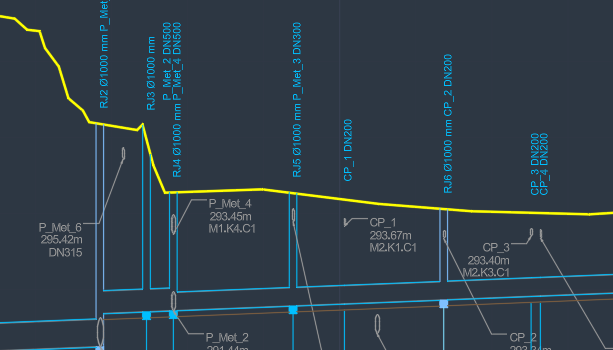

Na paleti Teren izberemo King.Prostor površino in že lahko prikažemo vzdolžni profil. S Sewer+ Pro lahko seveda uporabimo tudi GJI podatke in prikažemo križanja z obstoječo infrastrukturo.
GJI kataster in elaborati sprememb
ARSO LiDAR uporabljamo tudi pri evidentiranju GJI katastra in pripravi elaboratov sprememb:
- primerjamo evidentirane višine s koto terena in preverimo odstopanja,
- glede na globino določimo višine.

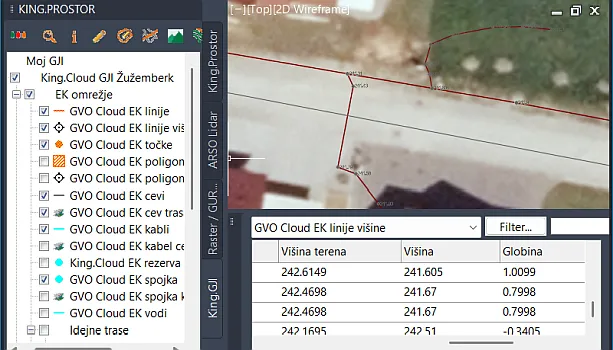

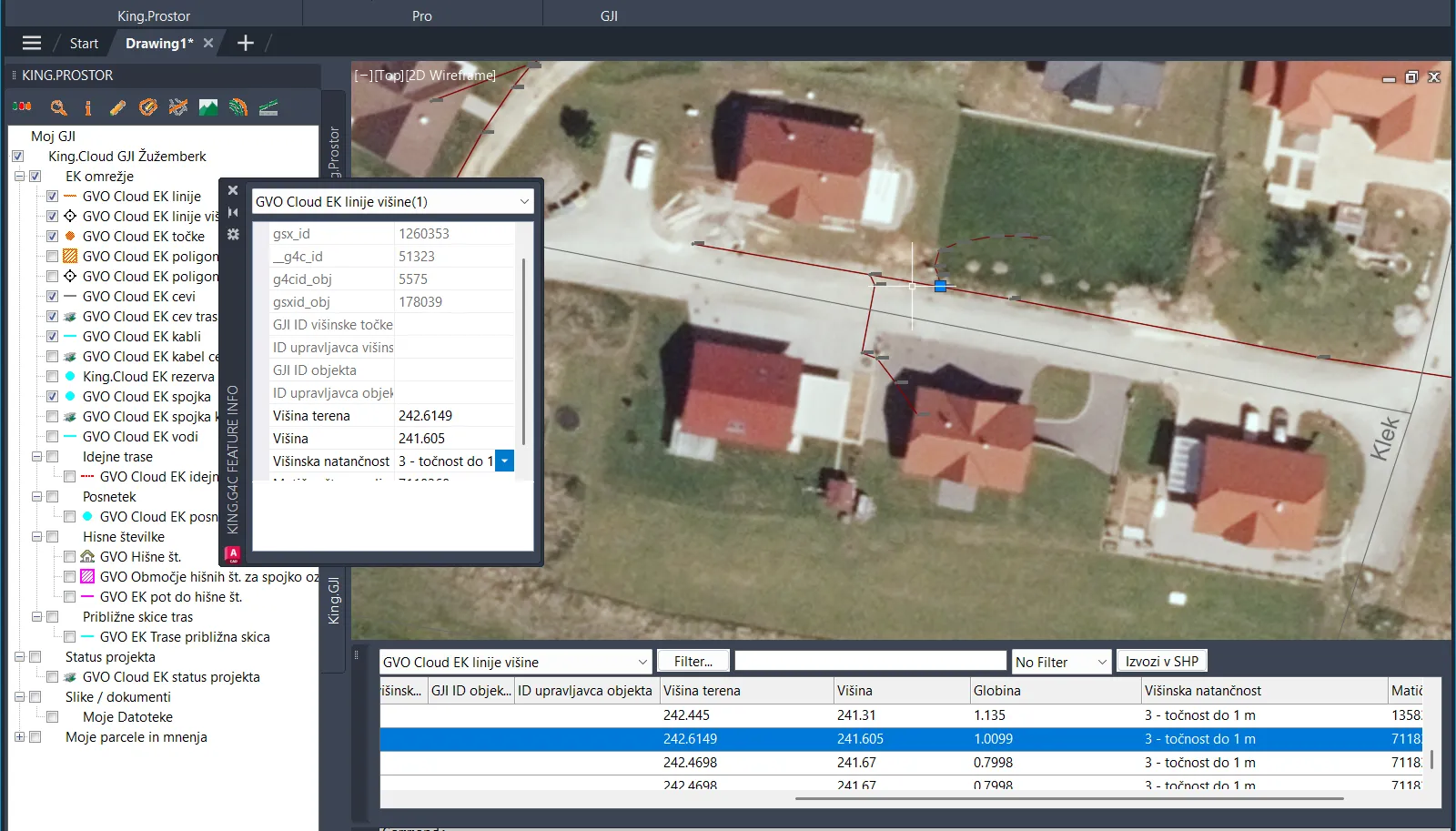

King.Prostor omogoča delo z novimi 3D GJI podatki, omogoča pa tudi, da se na posameznih lomnih točkah izpišejo višine, preverijo, primerjajo s terenom, popravijo in zapišejo ponovno v 3D geometrijo.
ProRAIL in ARSO LiDAR teren

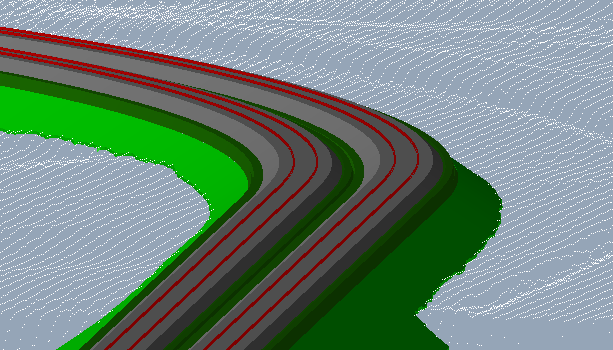

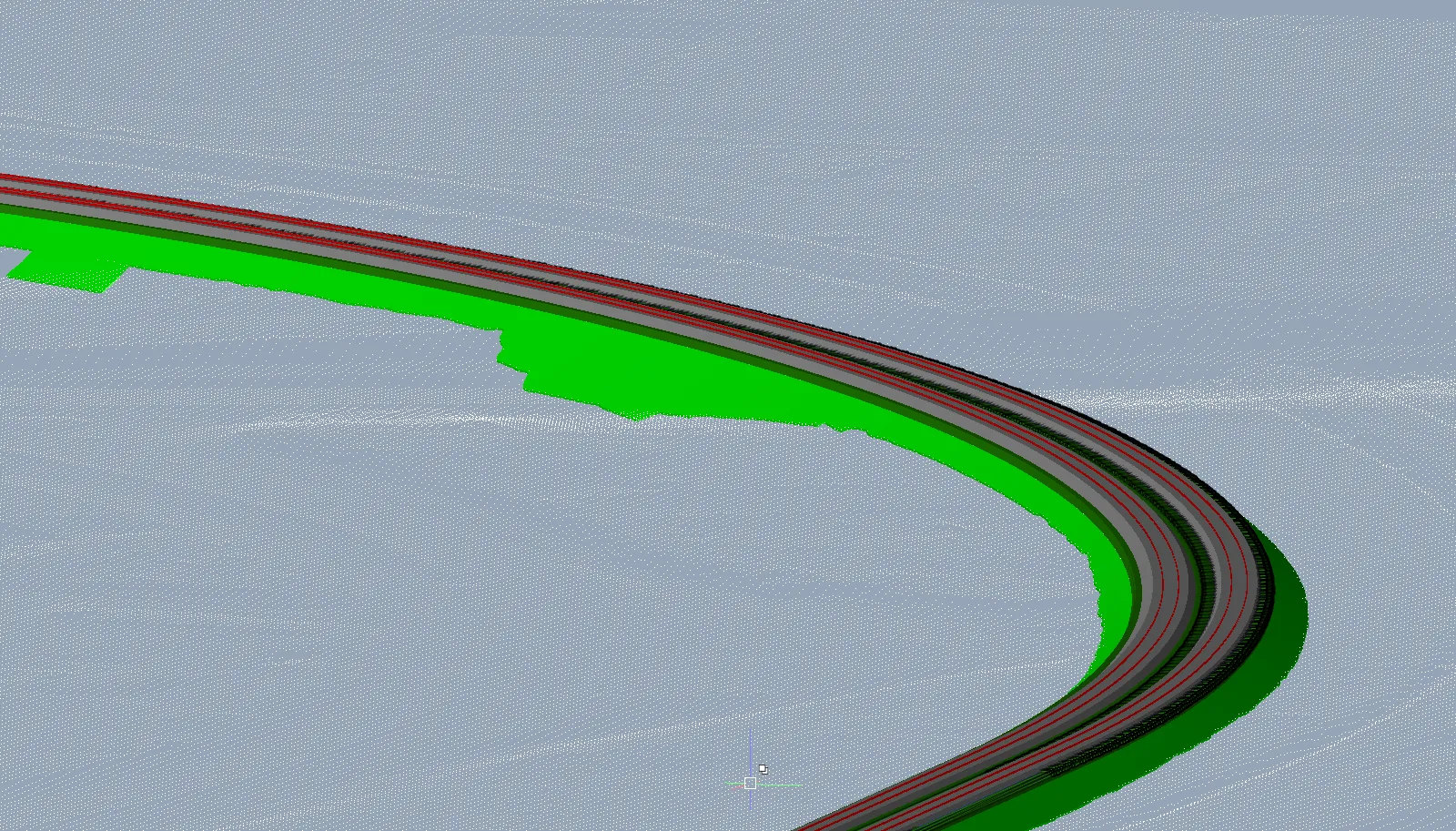

ARSO LiDAR podatke lahko uporabimo tudi pri načrtovanju s ProRAIL in VIA.
Pri načrtovanju železnic, cest, vodotokov ali zunanjih ureditev lahko s ProRAIL in VIA uporabimo tudi King.Prostor površino oz. ARSO LiDAR podatke. ARSO LiDAR lahko uporabimo kot dodatno površino za umestitev načrtovane gradnje v širši prostor. Nepogrešljiv podatek pa je tudi pri pripravi idejnih zasnov in idejnih rešitev ter kot priprava za izvedbo geodetskih meritev na terenu.
3D Parcele in izvoz v IFC

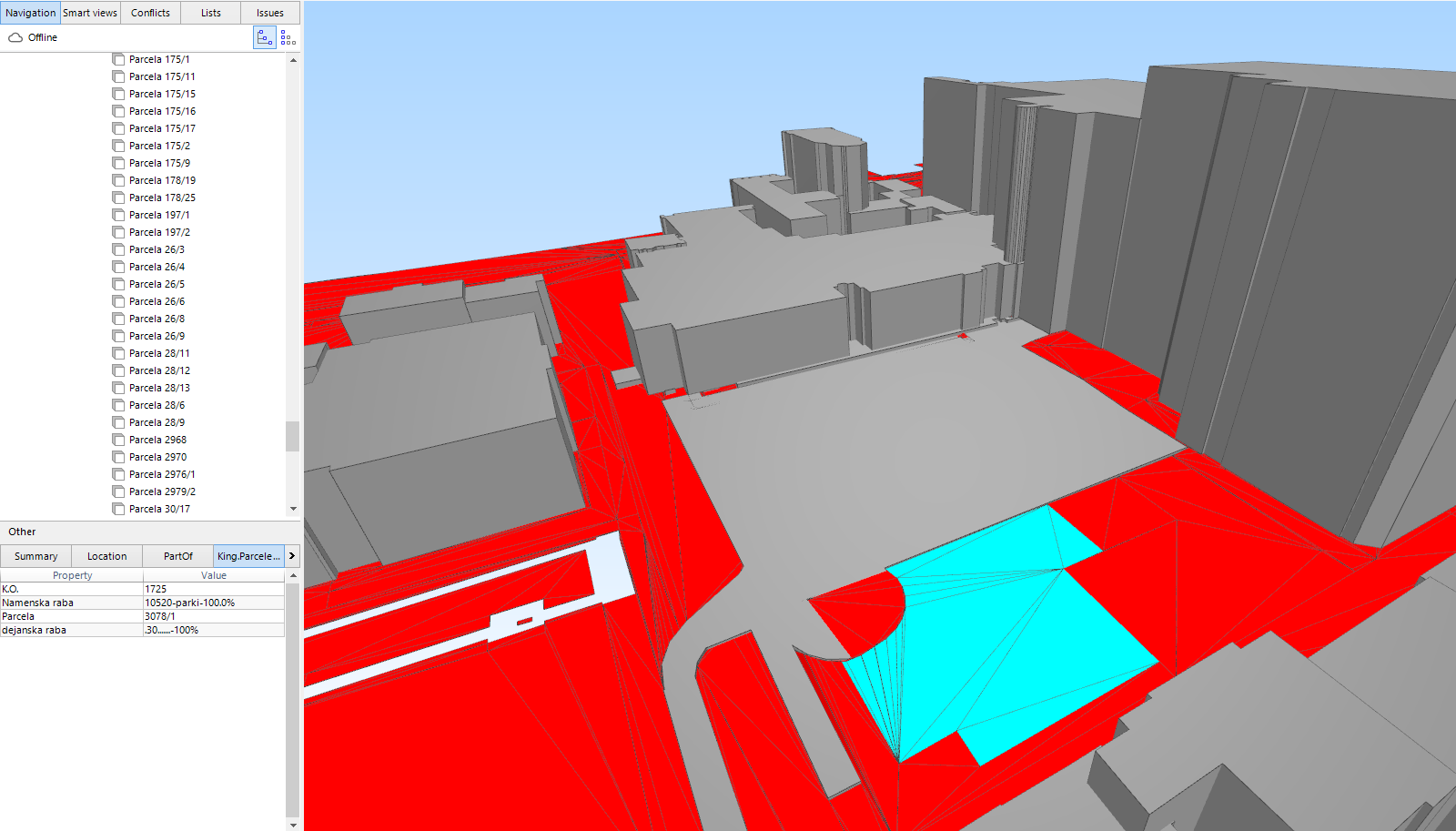

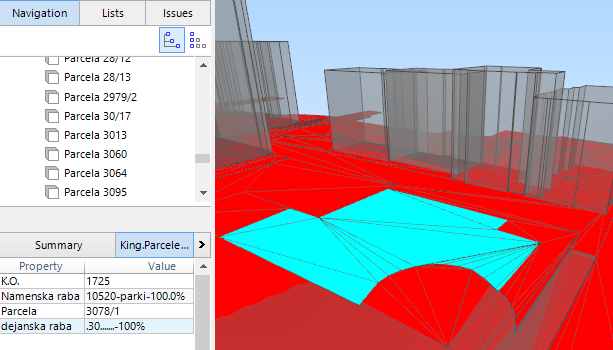

Na LiDAR teren lahko napnemo katerikoli 2D prostorski sloj (npr. parcele) in ga izvozimo v IFC - za 3D vizualizacije ter BIM analize (kolizije, volumni, vizualne preveritve).
Preizkusite King.Prostor - izrišite plastnice in prerez LiDAR neposredno v svojo DWG risbo.
